商品の詳細:
|
| 適用: | 軽減する力 | 効率: | 70% |
|---|---|---|---|
| 力: | 10W | 記述: | 力モジュール10W 12V |
| 電圧: | 12V | 現在: | 0.83A |

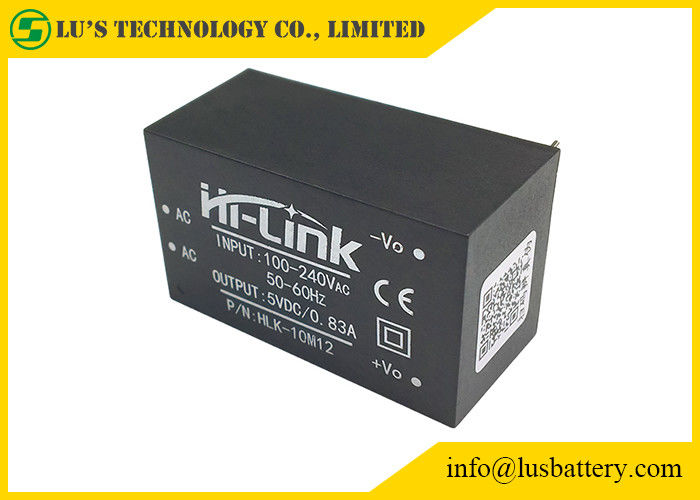

| モデル: | HLK-10M12 | サンプル: | 利用できる |
| ハイライト: | 0.83A AC Dcの溶接工の電源,5VDC AC Dcの溶接工の電源,Hilink 10M12 |
||
細部:
リスト:
| タイプ | 記述 | Inputvoltage | 効率 |
| HLK-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| HLK-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| HLK-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| HLK-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| HLK-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| HLK-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| HLK-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| HLK-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| HLK-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| HLK-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| HLK-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| HLK-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| HLK-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| HLK-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| HLK-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| HLK-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| HLK-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| HLK-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| HLK-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| HLK-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| HLK-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| HLK-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| HLK-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| HLK-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| HLK-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| HLK-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| HLK-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| HLK-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| HLK-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| HLK-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| HLK-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| HLK-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| HLK-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| HLK-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| HLK-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| HLK-40M24 | Powermodule40W24V | 90-265Vac | 90% |
1. 製品の機能:
1）。大会ULのセリウムの条件
2）。極めて薄い、ultra-small
3）。すべての電圧入力（AC:90 | 264V）
4）。低いさざ波および低雑音
5）。出力積み過ぎおよび短絡の保護
6）。高性能、高い発電密度
7）。プロダクトはEMCおよび安全テストの条件を満たすように設計されている
8）。低い電力の消費、環境保護、正価格販売損失 <0>
9）老化し、テストする.100%の負荷
10）.1年の保証のperio
2. 環境の状態
項目名前の技術的な規準の単位
操作の温度-20-+60の℃
店の温度-40-+80の℃
相対湿度5 95%
放射によって冷却する冷却の方法
大気圧80-106 Kpa
海水位の高度≤2000 m
振動振動係数10~500Hz、2G10min。/1cycle、X、YのZの斧に沿う60min.each
3.Electrical特徴
1. 入れられた特徴（室温20の℃のテスト）。
| tems | 技術的な変数 | 単位 | ノート |
| 正価格販売は電圧を定格出力 | 12±0.1 | Vdc | |
| tated満載は電圧を出力した | 12±0.2 | Vdc | |
| 現在の短い時間の最大出力 | ≥900 | mA | |
| 現在の長い時間の最大出力 | ≥830 | mA | |
| 電圧調整 | ±2 | % | |
| 負荷規則 | ±0.5 | % | |
| 出力さざ波および騒音（最高殊勲選手p） | ≤70は入力電圧を、出力した満載を評価した。20MHz帯域幅のオシロスコープ、負荷側面10uFおよび0.1uFキャパシタンス テストを使って | mV | |
| 転換のオン/オフ オーバーシュートの広さ | （10%の負荷と評価される入力電圧、出力） ≤5 | %Vo | |
| 出力過電流保護 | 110-150%最大出力の負荷の | ||
| 出力短絡の保護 | 短絡の取り外しの後のnomal操作への正常な出力そして自動リターンの直接短絡 | 全装置への非損傷 |
4.Safety特徴:
4.1 ULのセリウムの安全証明の条件に会うように設計されているプロダクト。
4.2安全および電磁適合性
0.5A ULの入力と設計されていて保険を証明した;
両面の銅の覆われた版の生産、94-V0火の料金水準のための材料を使用してPCB板;
安全基準:UL1012、EN60950、UL60950の承諾
絶縁材の電圧:私/P-O/P:2500VAC
絶縁抵抗:私/PO/P> 100Mのオーム/500VDC 25 ℃ 70% RH
伝導および放射:従いなさいにEN55011、EN55022 （CISPR22）
静電放電:IEC/EN 61000-4-2のレベル4 8kV/15kV
RFの放射の免除:IEC/EN 61000-4-3はアプリケーション ノートを見る
4.3温度の安全設計
室温で、この力のコンデンサーは、主要なコンバーターの最高温度の内部の表面90を超過しない
℃;
貝の最高の表面温度は60 ℃を超過しない
5. 、交通機関包む、ロゴ貯蔵
5.1ロゴ
5.1.1プロダクト ロゴ
国民の標準、業界標準と一直線に印と、内容分類されるプロダクトの代わり。
5.1.2包装のロゴ
プロダクトは製造業者の名前、住所、郵便番号、製品タイプ、製造された年、月、箱の日と示した;
印を付けられた「」、「湿気」の「ハンドル注意して」および他の交通機関の印はGB 191の準備と一直線に、すべての印ある。
5.2包装
プロダクトは、anti-vibration機能と包む、特別なプラスチックの箱を使用してそして準備に従っての分かれている
GB 3873。
5.3輸送
包まれたプロダクトはあらゆる交通機関サービスによって出荷することができなかったりそこに輸送および余分な振動の日除けべきである
影響、等。
5.4貯蔵
プロダクトはGB 3873に従って貯えられるべきである。
