商品の詳細:
|
シリーズ: | 5s-10s | 電池のタイプ: | リチウム イオン電池 |
---|---|---|---|
次元: | 74*54mm | カスタマイズされる: | 歓迎 |
温度調整: | はい | MOS制御: | もちろん |
ハイライト: | 10Sリチウム イオン電池のbms,NTCのリチウム イオン電池のbms,高温保護10s bms 36v |

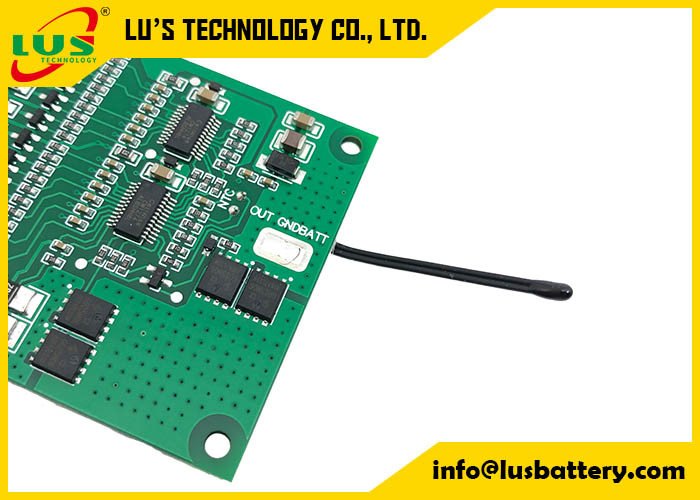

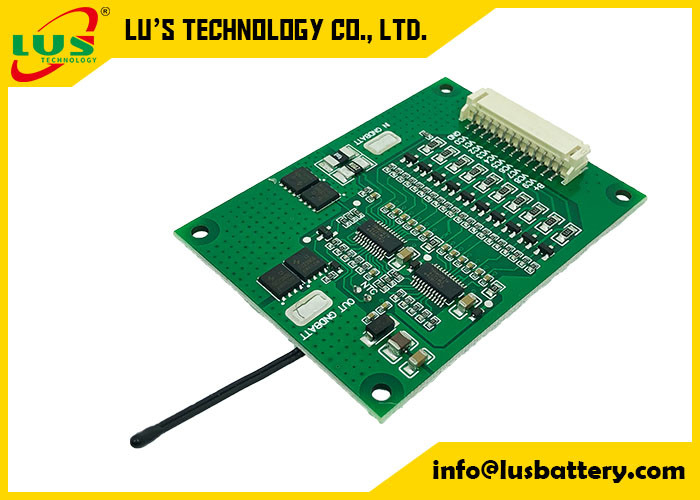

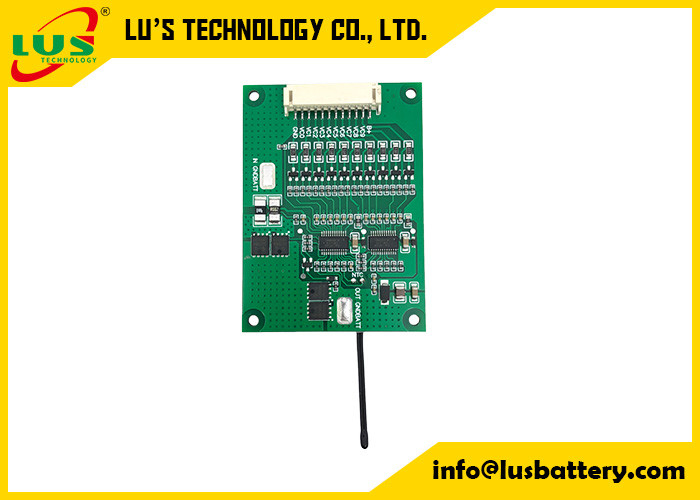

NTC充満電圧42v 25a bmsの高温保護20Aの10s bms 36vのリチウム イオン電池のbms
このBMSはリチウム電池の保護目的.highlyの検出に良質ICの破片と特に適用した
過充電、過剰排出、そしてワイヤー切断機能の検出を用いる精密程度バランスをとる、電圧の
、充満保護機能と。
これは10のシリーズ36V (42v)または25A一定した放出流が付いている7S 24V (29.4V)のリチウム イオン電池のパックのためのPCBである
そして評価される5A充満現在.theの充満および排出の港は異なっている。サイズ:最高の54*74mm
そして私達は確かの顧客の要求に従って電池の保護回路板を設計し、作り出してもいい
機能:
1) 検出(電池のパック電源遮断からPCMを取除いた時ユーザー無許可の分解か取り替えが引き起こす安全事故を避けるために締める、ことができる)
2) 過熱保護時間(ユーザーの積み過ぎによって引き起こされる安全事故を避けるためにNの後で時間を計る過熱保護をロックできる)のMOSの統計量
3) そしてユーザーが電池を独自で取り替えることができないことを私達が電池の耐用年数によって決まるロックのひとときを設計してもいいことをタイミングの力(動くN年それ後に意味するロックできる、)
4) 電池の耐用年数の仕事の終わりがあることができなければ数える排出時間(充満および排出かけるNの後でそしてロックを設計できる)
5) 加えなさいブザー(電池が長い間貯えられるときユーザーに思い出させるように満たすために、電圧である電池を保護するには自己放電が余りにも低い原因音を作ることができる)
6) 独特なID (独特なIDナンバーはプロダクト トレーシングのための各板に加えることができる)
7) UARTコミュニケーション(PCとのコミュニケーションは上記の項目のデータを置き、見ることに配達の前の1-6、実現することができる)
8) 青い歯機能、そしてあなたはあなたの電話によって電池の状態を点検できる
37V (10S)李イオン電池のパックのためのPCMの指定
LUS-BMS10-V1.1
いいえ。 | 変数 | 規準 | |
1 | 電圧 | 充満電圧 | DC:42V CC/CV |
単一セルのためのバランスの電圧 | 4.125±0.025V | ||
2 | 現在 | 単一セルのために現在のバランス | 80±5mA |
消費電流 | ≤25μA | ||
最高の連続的な充満流れ | 13.6A | ||
最高の連続的な放出流 | 20A | ||
3 | 充満保護に | 単一セルのための充満検出の電圧に | 4.25±0.025V |
充満遅れ時間に | 800mS~1200mS | ||
単一セルのための充満解放の電圧に | 4.15±0.05V | ||
4 | 排出の保護に | 単一セルのための排出の検出の電圧に | 2.80±0.08V |
排出の検出の遅れ時間に | 500~1500mS | ||
単一セルのための排出解放の電圧に | 3.0±0.1V | ||
5 | 現在の保護に | 充満過電流保護 | 24A±10% |
充満過電流遅れ | 400~600mS | ||
過電流protection1を排出しなさい | 55A±10% | ||
検出の遅れtime1 | 700~1300mS | ||
過電流protection2を排出しなさい | 40A±20% | ||
検出の遅れtime2 | 800~1200mS | ||
解放の状態 | 負荷、自動回復を切りなさい | ||
6 | 短い保護 | 検出の状態 | 外部の短絡 |
検出の遅れ時間 | 1000mS-1600mS | ||
解放の状態 | 負荷、自動回復を切りなさい | ||
7 | 抵抗 | 保護回路部品(MOSFET) | ≤3mΩ |
8 | 温度 | 実用温度範囲 | -25~+70℃ |
保管温度の範囲 | -40~+125℃ | ||
温度上の充満 | 48.5℃±5℃ | ||
温度の下の充満 | -5℃±5℃ | ||
温度上の排出 | 70℃±5℃ | ||
温度の下の排出 | -25℃±5℃ |
