商品の詳細:
|
| 出力頻度: | 50/60Hz | 出力電流: | 1A |
|---|---|---|---|
| 出力タイプ: | 独身 | 重量: | 20g |
| 実用温度: | -25~60 | 入力: | 90~265Vac |
| ハイライト: | 3.3V AC DCのコンバーター,2000mの高度AC DCのコンバーター,小さい切換えDC DCのコンバーター |
||

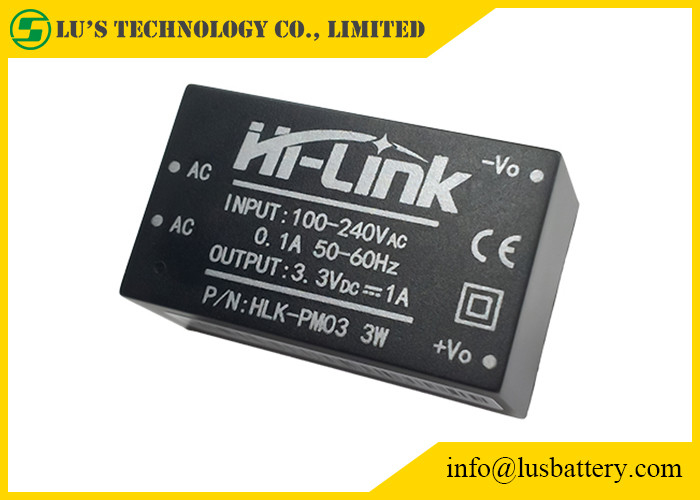

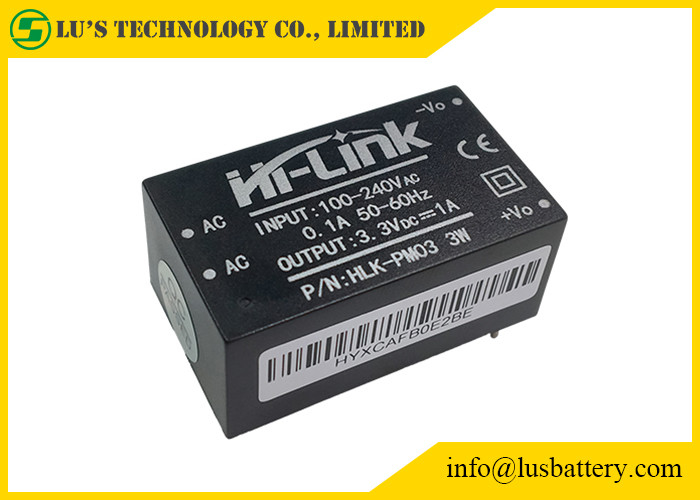

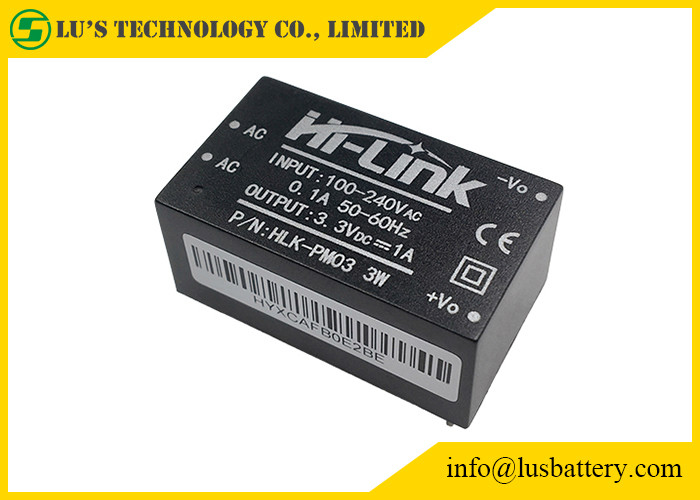

3.3V/5V AC/DCのコンバーター1aの小さい切換え増大するDC/DCのコンバーター回路
|
項目
|
技術的な変数
|
単位
|
ノート
|
|
働く温度
|
-25-+60
|
℃
|
|
|
保管温度
|
-40-+80
|
℃
|
|
|
相対湿度
|
5-95
|
%
|
|
|
熱方法
|
自然な冷却
|
|
|
|
大気圧
|
80-106
|
Kpa
|
|
|
高度
|
≤2000
|
m
|
|
|
振動
|
振動係数10~500Hz、2G10min。/1cycle、X、YのZの斧に沿う60min.each
|
|
二次道の交通機関のための大会の条件
|
3W ultra-smallシリーズ モジュールの電源は小型容積、高性能AC DC電源のoduleの供給である。
それに全体的な入力電圧範囲、低温の上昇、低い電力の消費、高性能、高い信頼性および高い安全分離の利点がある。
それはスマートな家、オートメーション制御、通信設備、器械使用およびずっと他の企業で広く利用されている。
| 項目名前 | 技術的な規準 | 単位 |
| 評価される入力電圧 | 100-240 | VAc |
| 入れられた電圧範囲 | 90-264 | VAc |
| 最高の入力電流 | ≤0.2 | |
| 入力電流のサージ | ;≤10 | |
| 最高の入力電圧 | ≤270 | VAc |
| 遅い開始を書き入れなさい | ≤50 | 氏 |
| 入れられた低電圧の効率 | Vin=110VAcの全load≥69出力 | % |
| 入れられた高圧効率 | Vin=220VAcの全load≥70出力 | % |
| 長期信頼性 | MTBF≥100,000 | h |
| 負荷定格出力の電圧 | +3.3±0.1 |
VDc |
| 完全電圧を定格出力 | +3.3±0.2 |
VDc |
| 短期最大出力の流れ | ≥1200 | mA |
| 現在の最大出力長い間 | ≥1000 | mA |
| 電圧調整 | ±0.2 | % |
| 負荷規則 | ±0.5 | % |
| 出力さざ波および騒音 （最高殊勲選手P） |
≤70 満載評価される入力電圧。帯域幅の20MHzを使用して、 テストされるべき負荷側面の10uFおよび0.1uFコンデンサー。 |
mV |
| スイッチ オーバーシュートの広さ | （10%と評価される入力電圧そして出力負荷） ≤5 | %VO |
| 出力過電流保護 | 150-200%出力最大負荷の | |
| 出力短絡の保護 | 正常な出力の直接短絡は短絡の取り外しの後で、自動的に正常運営を再開する |
| 項目 | 技術的な変数 | 単位 | ノート |
| 正価格販売は電圧を定格出力 | 3.3±0.1 | Vdc | |
| tated満載は電圧を出力した | 3.3±0.2 | Vdc | |
| 現在の短い時間の最大出力 | ≥1100 | mA | |
| 現在の長い時間の最大出力 | 1000 | mA | |
| 電圧調整 | ±0.2 | % | |
| 負荷規則 | ±0.5 | % | |
| 入れられた低電圧の効率 | Vin=115Vacの出力満載≥72 | % | |
| 入れられた高圧効率 | Vin=230Vacの出力満載≥72 | % | |
| 出力さざ波および騒音（最高殊勲選手p） | ≤100は入力電圧を、出力した満載を評価した。20MHz帯域幅のオシロスコープ、負荷側面10uFおよび0.1uFキャパシタンス テストを使って | mV | |
| 転換のオン/オフ オーバーシュートの広さ | （10%の負荷と評価される入力電圧、出力） ≤5 | %Vo | |
| 出力過電流保護 | 出力最大負荷110-150% | ||
| 出力短絡の保護 | 短絡の取り外しの後のnomal操作への正常な出力そして自動リターンの直接短絡 | 全装置への非損傷 |
| モデルいいえ。 | サイズ（mm） | 重量（g） | 出力電力（w） | 出力電圧（v） | 出力電流（mA） | 効率% （タイプ） |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
