商品の詳細:
|
次元: | 74*54mm | 電池細胞: | 18650 / 26650/32700 |
---|---|---|---|
OEM機能: | 歓迎 | 色: | カスタマイズすることができる |
ハイライト: | 15A BMS 5S 18V,李イオン細胞のbms 5s 18v,OEM 5sのbms 18650 |

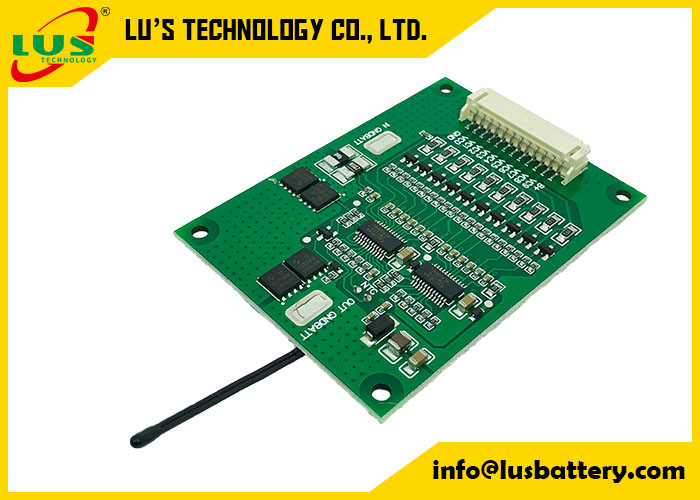

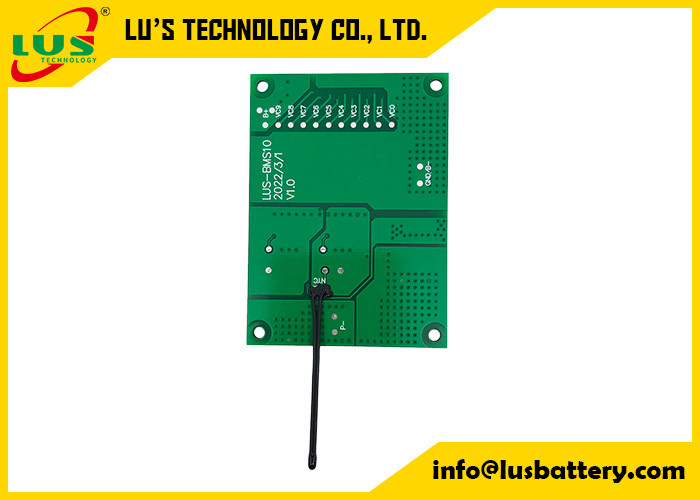

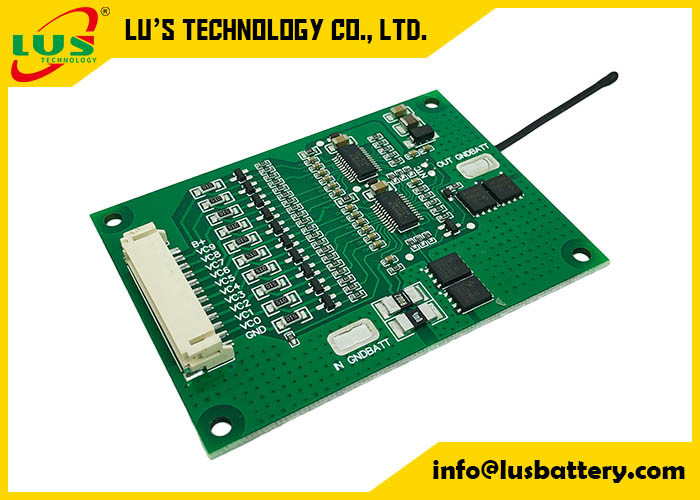

李イオン細胞の充満および保護のための5S 18.4V 15A BMS PCM PCBモジュール18650 26650 21700
18.5V李イオン電池はBMS-5S25Aを詰める
5S - 最高16S 18.5V -59.2V調節可能な60A。PCM PCB
5S – 16S保護回路モジュール(PCM)はあなたのリチウム イオン電池のパックを保護するための低価格の独立サーキット ボードである
5S 50A 21V PCM BMS 18650のリチウム李イオン電池の保護板マイクロ コントローラ ボード
特徴:
25.9V 7S李イオンおよび李ポリマー電池のパックのための1.Protectionサーキット ボード;
2.BMSはシリーズの李ion/Liポリマー電池に適用する;
3.Toは過充電、温度に現在のoverdischargeから電池のパックを、短絡防ぐ;
4.With細胞のバランス/平衡機能;
李イオンおよび李ポリマー細胞両方との5.Compatible。
6.Howバランスをとる機能仕事か。電池のパックが十分に満たされた後。PCMは各細胞の電圧を検出し、他の細胞が同じ電圧レベルに達するまでより高い電圧を整える。従って、それは細胞を過すより長い耐用年数を助ける。
PCMの指定(規準はcustominzedように調節可能である場合もある):
モデル:PCM07025-V1.0 | ||
変数 | 規準 | |
電圧 | 充満電圧 | DC:29.4V CC/CV |
単一セルのためのバランスの電圧 | 4.125±0.025V | |
現在 | 単一セルのために現在のバランス | 80±5mA |
消費電流 | ≤25μA | |
最高の連続的な充満流れ | 12A | |
最高の連続的な放出流 | 26A | |
充満保護に | 単一セルのための充満検出の電圧に | 4.25±0.025V |
充満遅れ時間に | 800mS~1200mS | |
単一セルのための充満解放の電圧に | 4.15±0.05V | |
排出の保護に | 単一セルのための排出の検出の電圧に | 2.80±0.03V |
排出の検出の遅れ時間に | 800~1200mS | |
単一セルのための排出解放の電圧に | 3.0±0.025V | |
現在の保護に | 充満過電流保護 | 13.33A±10% |
充満過電流遅れ | 400~600mS | |
過電流protection1を排出しなさい | 33.33A±10% | |
検出の遅れtime1 | 700~1300mS | |
過電流protection2を排出しなさい | 66.66A±20% | |
検出の遅れtime2 | 70~130mS | |
解放の状態 | 負荷、自動回復を切りなさい | |
短い保護 | 検出の状態 | 外部の短絡 |
検出の遅れ時間 | 160~240uS | |
解放の状態 | 負荷、自動回復を切りなさい | |
抵抗 | 保護回路部品(MOSFET) | ≤1.67mΩ |
温度 | 実用温度範囲 | -25~+70℃ |
保管温度の範囲 | -40~+125℃ | |
温度上の充満 | 48.5℃±5℃ | |
温度の下の充満 | -5℃±5℃ | |
温度上の排出 | 70℃±5℃ | |
温度の下の排出 | -25℃±5℃ |
7S12A PCM 7S26A 18650 Lipo李イオン リチウム電池の保護板WバランスBMS PCB PCMのパックの共通の左舷サーキット ボード:
機能:
過剰dicharge過充電過電流短絡から電池を検出し、保護しなさい
、保護およびauotmatically電圧バランス機能を検出する温度。
上限の電子部品との造り(上限ICおよびMOSFET)、単純構造
設計はそれを持っているより多くの安定した質の働き性能、適用範囲が広い適用(より少しに使用することができる可能にする
空の状態であるドッキング・ピンを残すことによるシリーズ電池は)、保護手段のフル セットそれをよく働く可能にした
外的な予想外の事故からのinfulenceなし。
あなたのプロダクトについて、ちょうど私達に相対的な電圧細胞を現在のAか装置等言いなさい、
私達はrecommentにあなたのための最も適したプロダクトを助ける。または私達はあなたのために設計する!
