商品の詳細:
|
出力電力: | 1 - 50W | 入れられた電圧: | 100~240V |
---|---|---|---|
出力電圧: | 3.3V | 出力電流: | 1.5A |
タイプ: | 論理ICS | OEM: | 支えられる |
ロゴ: | カスタマイズされる | ||
ハイライト: | 1.5A AC DC電源,5w AC DC電源,HLK-5M03 |
1. 製品の機能
1)。大会ULのセリウムの条件
2)。極めて薄い、ultra-small
3)。すべての電圧入力(AC:90 | 264V)
4)。低いさざ波および低雑音
5)。出力積み過ぎおよび短絡の保護
6)。高性能、高い発電密度
7)。プロダクトはEMCおよび安全テストの条件を満たすように設計されている
8)。低い電力の消費、環境保護、正価格販売損失 <0>
9)老化し、テストする.100%の負荷
10).1年の保証のperio
2. 環境の状態
項目名前の技術的な規準の単位
操作の温度-20-+60の℃
店の温度-40-+80の℃
相対湿度5 95%
放射によって冷却する冷却の方法
大気圧80-106 Kpa
海水位の高度≤2000 m
振動振動係数10~500Hz、2G10min。/1cycle、X、YのZの斧に沿う60min.each
3.Electrical特徴
1. 入れられた特徴(室温20の℃のテスト)。
項目名前の技術的な規準の単位
評価される入力電圧100-240 VAc
入れられた電圧範囲90-264 VAc
最高の入力電流≤0.2 A
入力電流のサージ;≤10 A
最高の入力電圧≤270 VAc
遅い開始≤50氏を参加させなさい
入れられた低電圧の効率Vin=110VAcは、全load≥ 69%を出力した
入れられた高圧効率Vin=220VAcの出力全load≥ 70%
長期信頼性MTBF≥100,000 h
負荷定格出力の電圧+5±0.1 VDc
完全電圧+5±0.2 VDcを定格出力
短期最大出力現在の≥1000 mA
最大出力現在の長い間≥600 mA
電圧調整の± 0.2%
負荷正規の± 0.5%
出力さざ波および騒音
(最高殊勲選手P) ≤50
満載評価される入力電圧。帯域幅の20MHzを使用して、
テストされるべき負荷側面の10uFおよび0.1uFコンデンサー。mV
スイッチ オーバーシュートの広さの(10%と評価される入力電圧そして出力負荷) ≤ 5% VO
出力最大負荷Aの出力過電流保護150-200%
正常な出力の出力短絡の保護直接短絡は短絡の取り外しの後で、自動的に正常運営を再開する
モデルいいえ。 | サイズ(mm) | 重量(g) | 出力電力(w) | 出力電圧(v) | 出力電流(mA) | 効率% (タイプ) |

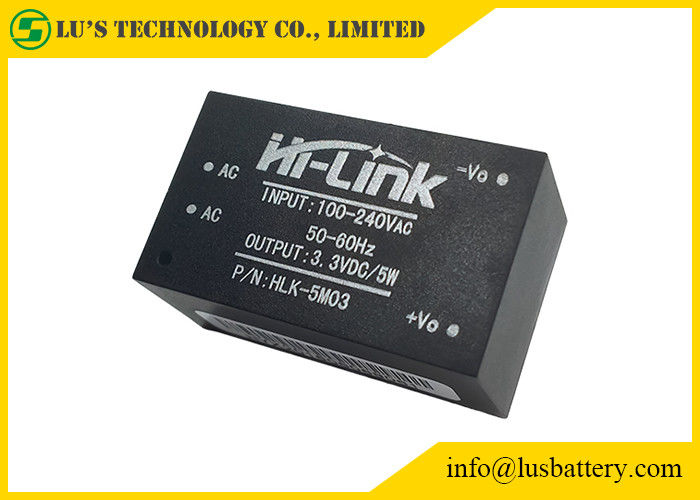

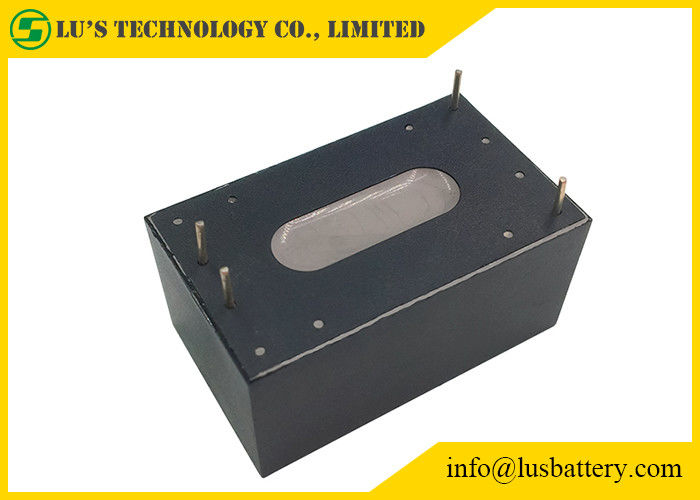

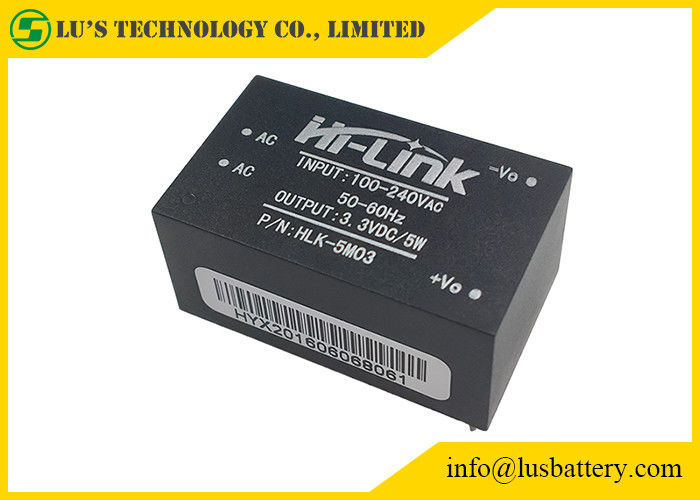

HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 |
項目 | 技術的な変数 | 単位 | ノート |
正価格販売は電圧を定格出力 | 3.3±0.1 | Vdc | |
tated満載は電圧を出力した | 3.3±0.2 | Vdc | |
現在の短い時間の最大出力 | ≥1800 | mA | |
現在の長い時間の最大出力 | 1500 | mA | |
電圧調整 | ±0.2 | % | |
負荷規則 | ±0.5 | % | |
入れられた低電圧の効率 | Vin=115Vacの出力満載≥69 | % | |
入れられた高圧効率 | Vin=230Vacの出力満載≥70 | % | |
出力さざ波および騒音(最高殊勲選手p) | ≤50は入力電圧を、出力した満載を評価した。20MHz帯域幅のオシロスコープ、負荷側面10uFおよび0.1uFキャパシタンス テストを使って | mV | |
転換のオン/オフ オーバーシュートの広さ | (10%の負荷と評価される入力電圧、出力) ≤5 | %Vo | |
出力過電流保護 | 出力最大負荷110-150% | ||
出力短絡の保護 | 短絡の取り外しの後のnomal操作への正常な出力そして自動リターンの直接短絡 | 全装置への非損傷 |
パッケージ:
