起源の場所:
中国
ブランド名:
HLK or OEM
モデル番号:
HLK-5M24

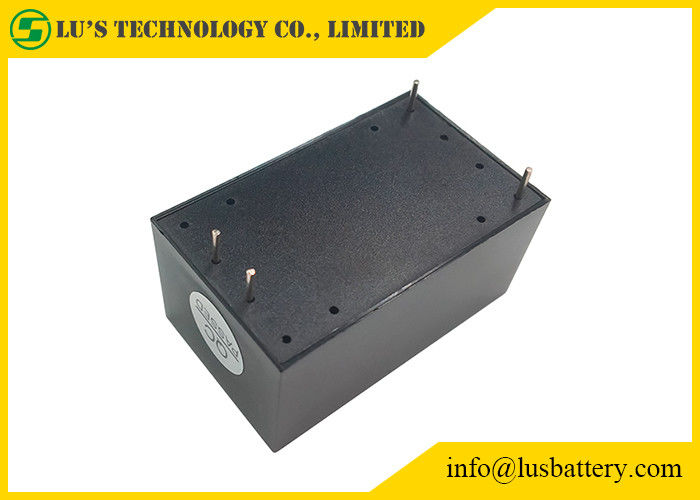

5W ultra-smallシリーズ モジュールの電源は小型容積、高性能AC DC電源のoduleの供給である。
それに全体的な入力電圧範囲、低温の上昇、低い電力の消費、高性能、高い信頼性および高い安全分離の利点がある。
| モデルいいえ。 | サイズ（mm） | 重量（g） | 出力電力（w） | 出力電圧（v） | 出力電流（mA） | 効率% （タイプ） |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000年 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000年 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
| 項目 | 技術的な変数 | 単位 | ノート |
| 正価格販売は電圧を定格出力 | 24.0±0.1 | Vdc | |
| tated満載は電圧を出力した | 24.0±0.2 | Vdc | |
| 現在の短い時間の最大出力 | ≥308 | mA | |
| 現在の長い時間の最大出力 | 208 | mA | |
| 電圧調整 | ±0.2 | % | |
| 負荷規則 | ±0.5 | % | |
| 入れられた低電圧の効率 | Vin=115Vacの出力満載≥69 | % | |
| 入れられた高圧効率 | 3Vin=230Vacの出力満載≥70 | % | |
| 出力さざ波および騒音（最高殊勲選手p） | ≤70は入力電圧を、出力した満載を評価した。20MHz帯域幅のオシロスコープ、負荷側面10uFおよび0.1uFキャパシタンス テストを使って | mV | |
| 転換のオン/オフ オーバーシュートの広さ | （10%の負荷と評価される入力電圧、出力） ≤5 | %Vo | |
| 出力過電流保護 | 出力最大負荷110-150% | ||
| 出力短絡の保護 | 短絡の取り外しの後のnomal操作への正常な出力そして自動リターンの直接短絡 | 全装置への非損傷 |
安全特徴:
ULのセリウムの安全証明の条件に会うように設計されているプロダクト。
安全および電磁適合性
0.5A ULの入力と設計されていて保険を証明した;
両面の銅の覆われた版の生産、94-V0火の料金水準のための材料を使用してPCB板;
安全基準:UL1012、EN60950、UL60950の承諾
絶縁材の電圧:私/P-O/P:2500VAC
絶縁抵抗:私/PO/P> 100Mのオーム/500VDC 25 ℃ 70% RH
伝導および放射:従いなさいにEN55011、EN55022 （CISPR22）
静電放電:IEC/EN 61000-4-2のレベル4 8kV/15kV
RFの放射の免除:IEC/EN 61000-4-3はアプリケーション ノートを見る
温度の安全設計
室温で、この力のコンデンサーは、主要なコンバーターの最高温度の内部の表面90を超過しない
℃;
貝の最高の表面温度は60 ℃を超過しない
