商品の詳細:
|
| 出力電圧: | 24V | 出力電流: | 0.42A、416mA |
|---|---|---|---|
| 入れられた電圧: | 100-240V、70-350VDC | 評価される力: | 90-245 |
| 正価格販売損失: | <0> | ロゴ: | カスタマイズすることができる |
| ハイライト: | 10w AC DC電源,416mA AC DC電源,HLK-10M24 |
||

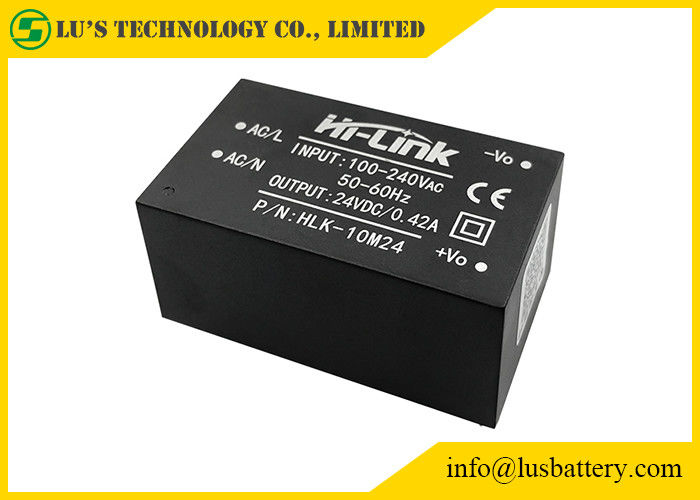

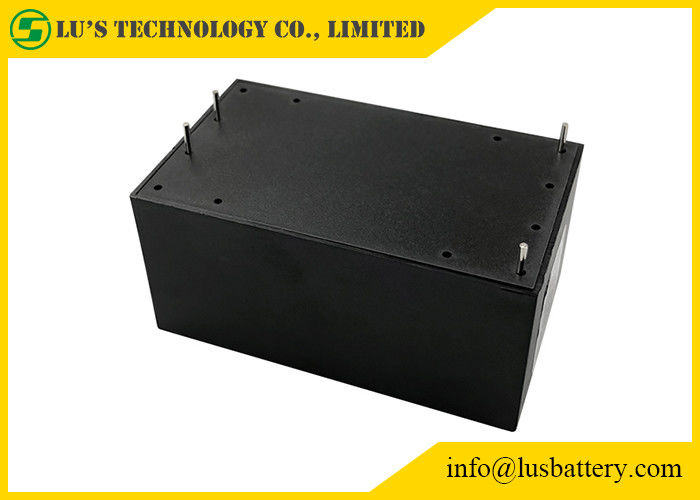

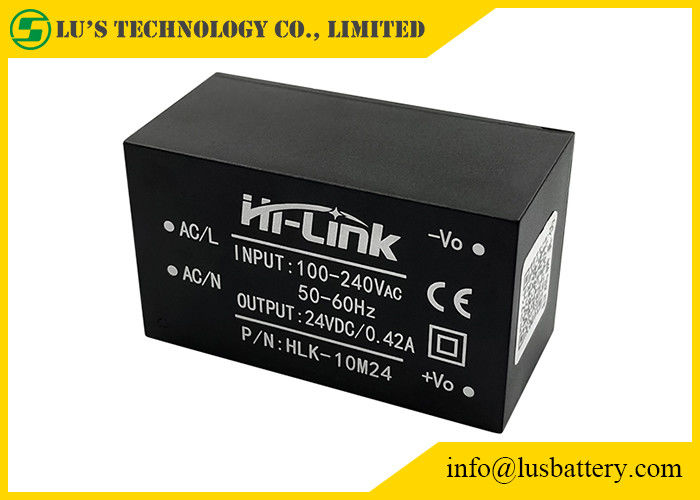

10W Ultra-Compact力モジュール:
軽減する力10Wの転換の電源のデッサンのためのAC DC 24vモジュール:
AC DCのコンバーター:
| 項目 | 技術的な変数 | 単位 | ノート |
| 正価格販売は電圧を定格出力 | 24±0.1 | Vdc | |
| tated満載は電圧を出力した | 24±0.2 | Vdc | |
| 現在の短い時間の最大出力 | ≥480 | mA | |
| 現在の長い時間の最大出力 | ≥420 | mA | |
| 電圧調整 | ±2 | % | |
| 負荷規則 | ±0.5 | % | |
| 出力さざ波および騒音（最高殊勲選手p） | ≤70は入力電圧を、出力した満載を評価した。20MHz帯域幅のオシロスコープ、負荷側面10uFおよび0.1uFキャパシタンス テストを使って | mV | |
| 転換のオン/オフ オーバーシュートの広さ | （10%の負荷と評価される入力電圧、出力） ≤5 | %Vo | |
| 出力過電流保護 | 110-150%最大出力の負荷の | ||
| 出力短絡の保護 | 短絡の取り外しの後のnomal操作への正常な出力そして自動リターンの直接短絡 | 全装置への非損傷 |
入れられた特徴
（室温20の℃のテスト）。
項目名前の技術的な規準の単位
評価される入力電圧100-240 VAc
入れられた電圧範囲90-264 VAc
最高の入力電流≤0.2 A
入力電流のサージ;≤10 A
最高の入力電圧≤270 VAc
遅い開始≤50氏を参加させなさい
入れられた低電圧の効率Vin=110VAcは、全load≥ 69%を出力した
入れられた高圧効率Vin=220VAcの出力全load≥ 70%
長期信頼性MTBF≥100,000 h
負荷定格出力の電圧+5±0.1 VDc
完全電圧+5±0.2 VDcを定格出力
短期最大出力現在の≥1000 mA
最大出力現在の長い間≥600 mA
電圧調整の± 0.2%
負荷正規の± 0.5%
出力さざ波および騒音
（最高殊勲選手P） ≤50
満載評価される入力電圧。帯域幅の20MHzを使用して、
テストされるべき負荷側面の10uFおよび0.1uFコンデンサー。mV
スイッチ オーバーシュートの広さの（10%と評価される入力電圧そして出力負荷） ≤ 5% VO
出力最大負荷Aの出力過電流保護150-200%
正常な出力の出力短絡の保護直接短絡は不足分の後で、自動的に正常運営を再開する
回路の取り外し
