起源の場所:
中国
ブランド名:
HLK or OEM
モデル番号:
HLK-20M09
注:室温のテスト
|
プロジェクトの名前
|
技術的なCriterial
|
単位
|
ノート
|
|
評価される入れられた電圧
|
100-240
|
Vac
|
|
|
入れられた電圧範囲
|
85-264
|
Vac
|
または70-350Vdc
|
|
最高の入力電流
|
≤0.6
|
|
|
|
入れられたサージ電流
|
≤34
|
|
|
|
入れられた遅い開始
|
≤50
|
氏
|
|
|
入れられた高圧
|
MTBF≥100000
|
%
|
|
|
効率
|
|||
|
長期信頼性
|
2A/250Vac
|
h
|
|
|
外的なヒューズ
|
|
|
遅いヒューズ
|
|
推薦
|

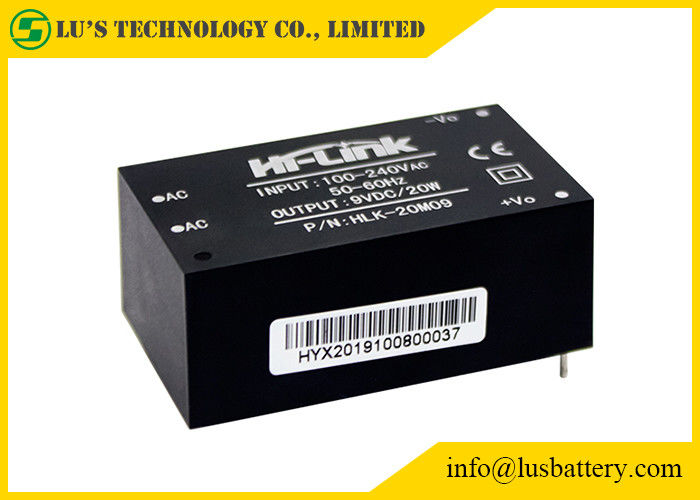

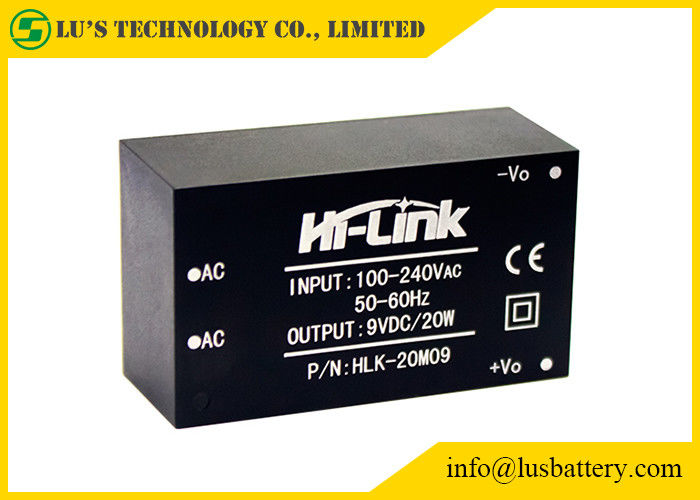

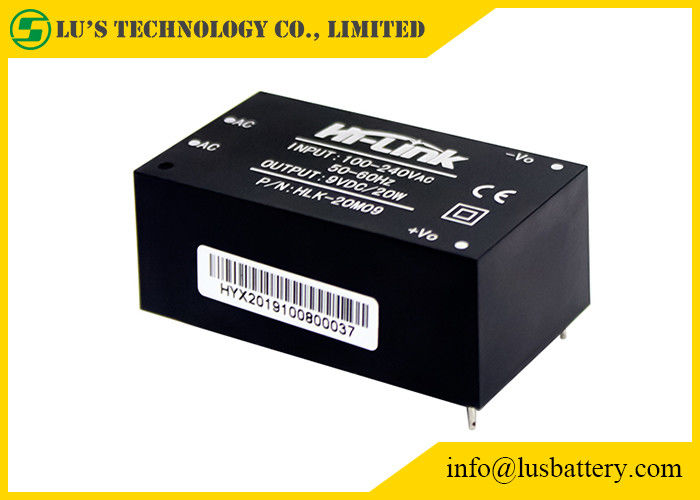

9V/2200mA小型電源のhlk 20m09の特徴:
入力
出力:
| 項目 | 技術的な変数 | 単位 | ノート |
| 正価格販売は電圧を定格出力 | 9±0.1 | Vdc | |
| tated満載は電圧を出力した | 9±0.2 | Vdc | |
| 現在の短い時間の最大出力 | ≥2300 | mA | |
| 現在の長い時間の最大出力 | 2200 | mA | |
| 電圧調整 | ±0.2 | % | |
| 負荷規則 | ±0.5 | % | |
| 入れられた低電圧の効率 | Vin=115Vacの出力満載≥80 | % | |
| 入れられた高圧効率 | Vin=230Vacの出力満載≥82 | % | |
| 出力さざ波および騒音（最高殊勲選手p） | ≤150は入力電圧を、出力した満載を評価した。20MHz帯域幅のオシロスコープ、負荷側面10uFおよび0.1uFキャパシタンス テストを使って | mV | |
| 転換のオン/オフ オーバーシュートの広さ | （10%の負荷と評価される入力電圧、出力） ≤5 | %Vo | |
| 出力過電流保護 | 110-150%最大出力の負荷の | ||
| 出力短絡の保護 | 短絡の取り外しの後のnomal操作への正常な出力そして自動リターンの直接短絡 | 全装置への非損傷 |
| モデルいいえ。 | サイズ（mm） | 重量（g） | 出力電力（w） | 出力電圧（v） | 出力電流（mA） | 効率% （タイプ） |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000年 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000年 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
20W AC DC PCBの電源:
