商品の詳細:
|
| 出力電圧: | 24V | 出力電流: | 0.42A、416mA |
|---|---|---|---|
| 入れられた電圧: | 100-240V、70-350VDC | 評価される力: | 90-245 |
| 正価格販売損失: | <0> | ロゴ: | カスタマイズすることができる |
| 力モジュール: | 10W 24V | 調達期間: | 3-5日 |
| ハイライト: | DC電源へのDC24v AC,DC電源への0.42A AC,Hilink 10M24 |
||

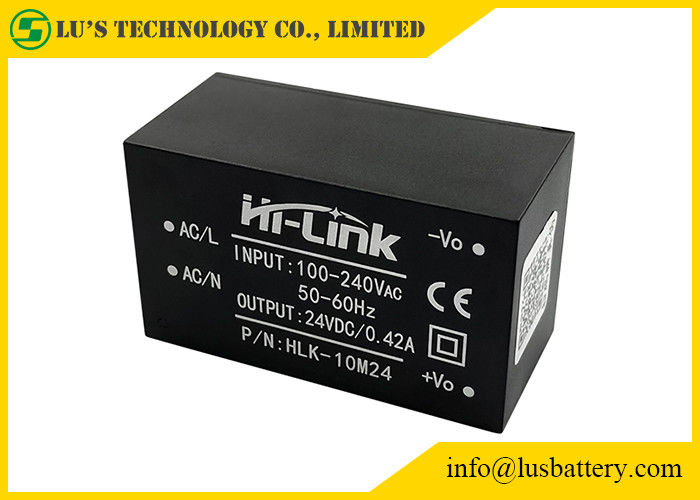

10W Ultra-Compact力モジュール:
軽減する力10Wの転換の電源のデッサンのためのAC DC 24vモジュール:
AC DCのコンバーター:
| 項目 | 技術的な変数 | 単位 | ノート |
| 正価格販売は電圧を定格出力 | 24±0.1 | Vdc | |
| tated満載は電圧を出力した | 24±0.2 | Vdc | |
| 現在の短い時間の最大出力 | ≥480 | mA | |
| 現在の長い時間の最大出力 | ≥420 | mA | |
| 電圧調整 | ±2 | % | |
| 負荷規則 | ±0.5 | % | |
| 出力さざ波および騒音（最高殊勲選手p） | ≤70は入力電圧を、出力した満載を評価した。20MHz帯域幅のオシロスコープ、負荷側面10uFおよび0.1uFキャパシタンス テストを使って | mV | |
| 転換のオン/オフ オーバーシュートの広さ | （10%の負荷と評価される入力電圧、出力） ≤5 | %Vo | |
| 出力過電流保護 | 110-150%最大出力の負荷の | ||
| 出力短絡の保護 | 短絡の取り外しの後のnomal操作への正常な出力そして自動リターンの直接短絡 | 全装置への非損傷 |
入れられた特徴
（室温20の℃のテスト）。
項目名前の技術的な規準の単位
評価される入力電圧100-240 VAc
入れられた電圧範囲90-264 VAc
最高の入力電流≤0.2 A
入力電流のサージ;≤10 A
最高の入力電圧≤270 VAc
遅い開始≤50氏を参加させなさい
入れられた低電圧の効率Vin=110VAcは、全load≥ 69%を出力した
入れられた高圧効率Vin=220VAcの出力全load≥ 70%
長期信頼性MTBF≥100,000 h
負荷定格出力の電圧+5±0.1 VDc
完全電圧+5±0.2 VDcを定格出力
短期最大出力現在の≥1000 mA
最大出力現在の長い間≥600 mA
電圧調整の± 0.2%
負荷正規の± 0.5%
出力さざ波および騒音
（最高殊勲選手P） ≤50
満載評価される入力電圧。帯域幅の20MHzを使用して、
テストされるべき負荷側面の10uFおよび0.1uFコンデンサー。mV
スイッチ オーバーシュートの広さの（10%と評価される入力電圧そして出力負荷） ≤ 5% VO
出力最大負荷Aの出力過電流保護150-200%
正常な出力の出力短絡の保護直接短絡は不足分の後で、自動的に正常運営を再開する
回路の取り外し
インバーター及びコンバーター:
| モデルいいえ。 | サイズ（mm） | 重量（g） | 出力電力（w） | 出力電圧（v） | 出力電流（mA） | 効率% （タイプ） |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000年 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000年 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
