商品の詳細:
|
出力電流: | 1A | 出力タイプ: | 単一 |
---|---|---|---|
サイズ: | 34*20*15mm | 重量: | 20g |
実用温度: | -25~60 | 入力: | 90~265Vac |
入れられた電圧: | 100-240Vac | 出力頻度: | 50/60HZ |
出力電力: | 1 - 50W | ||
ハイライト: | 1A 50Wのスイッチ・モジュールの電源,3.3vスイッチ・モジュールの電源,Hlk Pm03 |
項目
|
技術的な変数
|
単位
|
ノート
|
働く温度
|
-25-+60
|
℃
|
|
保管温度
|
-40-+80
|
℃
|
|
相対湿度
|
5-95
|
%
|
|
熱方法
|
自然な冷却
|
|
|
大気圧
|
80-106
|
Kpa
|
|
高度
|
≤2000
|
m
|
|
振動
|
振動係数10~500Hz、2G10min。/1cycle、X、YのZの斧に沿う60min.each
|
|
二次道の交通機関のための大会の条件
|

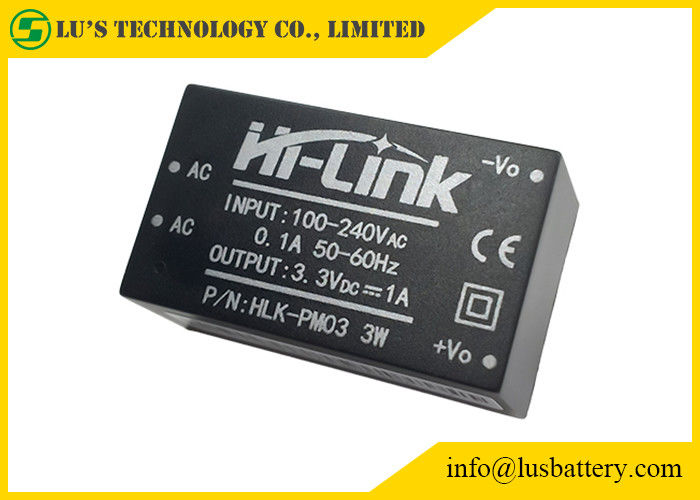

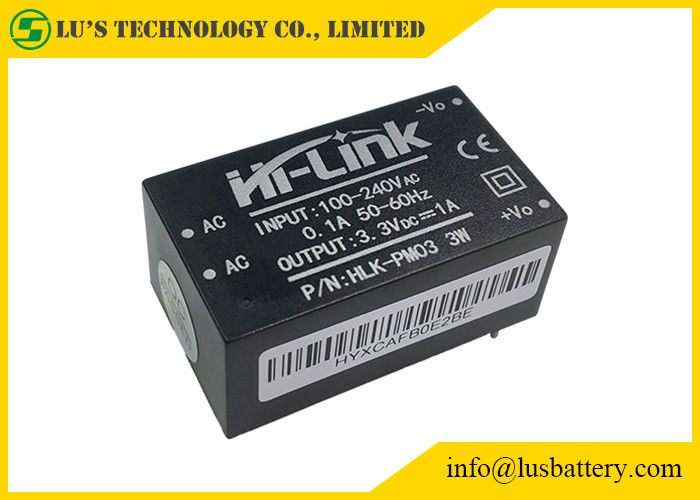

3W ultra-smallシリーズ モジュールの電源は小型容積、高性能AC DC電源のoduleの供給である。
それに全体的な入力電圧範囲、低温の上昇、低い電力の消費、高性能、高い信頼性および高い安全分離の利点がある。
それはスマートな家、オートメーション制御、通信設備、器械使用およびずっと他の企業で広く利用されている。
項目名前 | 技術的な規準 | 単位 |
評価される入力電圧 | 100-240 | VAc |
入れられた電圧範囲 | 90-264 | VAc |
最高の入力電流 | ≤0.2 | |
入力電流のサージ | ;≤10 | |
最高の入力電圧 | ≤270 | VAc |
遅い開始を書き入れなさい | ≤50 | 氏 |
入れられた低電圧の効率 | Vin=110VAcの全load≥69出力 | % |
入れられた高圧効率 | Vin=220VAcの全load≥70出力 | % |
長期信頼性 | MTBF≥100,000 | h |
負荷定格出力の電圧 | +3.3±0.1 |
VDc |
完全電圧を定格出力 | +3.3±0.2 |
VDc |
短期最大出力の流れ | ≥1200 | mA |
現在の最大出力長い間 | ≥1000 | mA |
電圧調整 | ±0.2 | % |
負荷規則 | ±0.5 | % |
出力さざ波および騒音 (最高殊勲選手P) |
≤70 満載評価される入力電圧。帯域幅の20MHzを使用して、 テストされるべき負荷側面の10uFおよび0.1uFコンデンサー。 |
mV |
スイッチ オーバーシュートの広さ | (10%と評価される入力電圧そして出力負荷) ≤5 | %VO |
出力過電流保護 | 150-200%出力最大負荷の | |
出力短絡の保護 | 正常な出力の直接短絡は短絡の取り外しの後で、自動的に正常運営を再開する |
項目 | 技術的な変数 | 単位 | ノート |
正価格販売は電圧を定格出力 | 3.3±0.1 | Vdc | |
tated満載は電圧を出力した | 3.3±0.2 | Vdc | |
現在の短い時間の最大出力 | ≥1100 | mA | |
現在の長い時間の最大出力 | 1000 | mA | |
電圧調整 | ±0.2 | % | |
負荷規則 | ±0.5 | % | |
入れられた低電圧の効率 | Vin=115Vacの出力満載≥72 | % | |
入れられた高圧効率 | Vin=230Vacの出力満載≥72 | % | |
出力さざ波および騒音(最高殊勲選手p) | ≤100は入力電圧を、出力した満載を評価した。20MHz帯域幅のオシロスコープ、負荷側面10uFおよび0.1uFキャパシタンス テストを使って | mV | |
転換のオン/オフ オーバーシュートの広さ | (10%の負荷と評価される入力電圧、出力) ≤5 | %Vo | |
出力過電流保護 | 出力最大負荷110-150% | ||
出力短絡の保護 | 短絡の取り外しの後のnomal操作への正常な出力そして自動リターンの直接短絡 | 全装置への非損傷 |
モデルいいえ。 | サイズ(mm) | 重量(g) | 出力電力(w) | 出力電圧(v) | 出力電流(mA) | 効率% (タイプ) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
dcのコンバーターへのhilink AC:
モデルいいえ。 | サイズ(mm) | 重量(g) | 出力電力(w) | 出力電圧(v) | 出力電流(mA) | 効率% (タイプ) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
HLK-10M05 | 5 | 2000年 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000年 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
