起源の場所:
中国
ブランド名:
HLK or OEM
モデル番号:

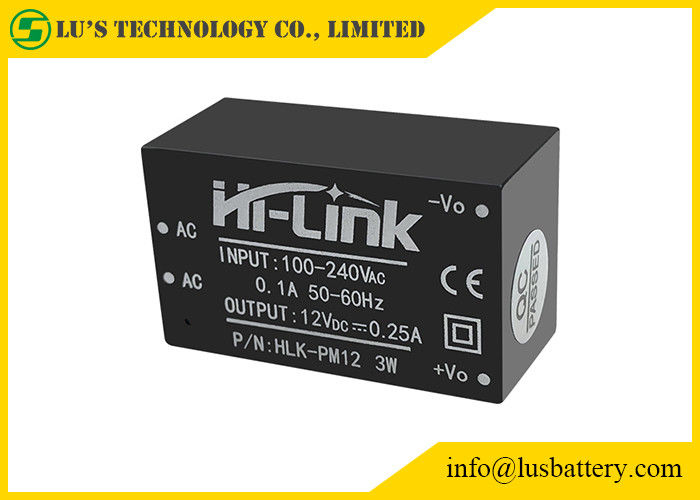

HLK-PM12 AC DCのコンバーター
| モデルいいえ。 | サイズ（mm） | 重量（g） | 出力電力（w） | 出力電圧（v） | 出力電流（mA） | 効率% （タイプ） |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
PCB
3W超小さいシリーズPCB板
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| 項目 | 技術的な変数 | 単位 | ノート |
| 正価格販売は電圧を定格出力 | 12.0±0.1 | Vdc | |
| tated満載は電圧を出力した | 12.0±0.2 | Vdc | |
| 現在の短い時間の最大出力 | ≥350 | mA | |
| 現在の長い時間の最大出力 | 250 | mA | |
| 電圧調整 | ±0.2 | % | |
| 負荷規則 | ±0.5 | % | |
| 入れられた低電圧の効率 | Vin=115Vacの出力満載≥73 | % | |
| 入れられた高圧効率 | 3Vin=230Vacの出力満載≥73 | % | |
| 出力さざ波および騒音（最高殊勲選手p） | ≤120は入力電圧を、出力した満載を評価した。20MHz帯域幅のオシロスコープ、負荷側面10uFおよび0.1uFキャパシタンス テストを使って | mV | |
| 転換のオン/オフ オーバーシュートの広さ | （10%の負荷と評価される入力電圧、出力） ≤5 | %Vo | |
| 出力過電流保護 | 出力最大負荷110-150% | ||
| 出力短絡の保護 | 短絡の取り外しの後のnomal操作への正常な出力そして自動リターンの直接短絡 | 全装置への非損傷 |
安全特徴:
ULのセリウムの安全証明の条件に会うように設計されている1プロダクト。
2安全および電磁適合性
0.5A ULの入力と設計されていて保険を証明した;
両面の銅の覆われた版の生産、94-V0火の料金水準のための材料を使用してPCB板;
安全基準:UL1012、EN60950、UL60950の承諾
絶縁材の電圧:私/P-O/P:2500VAC
絶縁抵抗:私/PO/P> 100Mのオーム/500VDC 25 ℃ 70% RH
伝導および放射:従いなさいにEN55011、EN55022 （CISPR22）
静電放電:IEC/EN 61000-4-2のレベル4 8kV/15kV
RFの放射の免除:IEC/EN 61000-4-3はアプリケーション ノートを見る
3つの温度の安全設計
室温で、この力のコンデンサーは、主要なコンバーターの最高温度の内部の表面90を超過しない
℃;
貝の最高の表面温度は60 ℃を超過しない
